| 加工定制：是 | 品牌：扬州贝斯特自控阀门 | 型号：气动薄膜套筒调节阀， |
| 材质：铸铁 | 连接形式：法兰 | 公称通径(mm)：20 |
| 压力环境：常压 | 密封形式：软密封型 | 工作温度：真空 |
| 形态：蝶式 | 标准：日标 | 流动方向：双向 |
| 类型(通道位置)：二通式 | 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 液化气 | 零部件及配件：执行器 |
| 驱动方式：电子 |

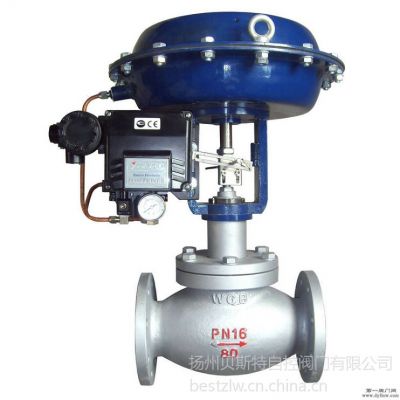

气动薄膜套筒调节阀
气动薄膜套筒调节阀由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。是符合IEC标准的***通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。采用平衡型芯、不平衡力小，允许压差大，操作稳定。另外阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。比普通单双座调节阀噪声降低10bd左右。结构简单，装拆维修方便。
|
主要技术指标
公称通径DN(mm) | 10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、400 |
公称压力PN（MPa） | 1.0、1.6、2.5、4.0、6.4、10.0 |
所配气动执行机构 | 薄膜式单动作型 |
输入信号 | 4~20mA |
供气压力 | 1.4~7kgf/cm2（20~100psi) |
膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
弹簧量程 | 20~100KPa，40~200KPa，80~240KPa |
气管/压力表/电气接口 | PT（NPT）1/4 / PT（NPT）1/8 / PF1/2（G1/2） |
滞后度 | ±1%F.S |
灵敏度 | ±0.2%F.S ±0.5%F.S |
环境温度 | -20~70℃ |
防护等级 | IP66 |
防爆标志 | Exia II CT6 、Exd II BT6 、Exd II CT6 |
选配附件 | 定位器、空气过滤减压器、电磁阀、限位开关、手动操作机构 |
