| 加工定制：是 | 品牌：扬州贝斯特 | 型号：HH46X-10-DN100 |
| 材质：铸铁 | 连接形式：法兰 | 种类：NRVG静音式 |
| 公称通径(mm)：20 | 压力环境：常压 | 工作温度：常温 |
| 形态：蝶式 | 标准：日标 | 流动方向：双向 |
| 类型(通道位置)：直角式 | 结构形式：蝶式 | 适用介质：各种高腐蚀化学介质 |
| 驱动方式：电子 |
扬州贝斯特生产：HH46X-,HH48X-,HH49X,消声缓闭止回阀系列产品可用在清水、污水、海水等介质的排水管路上，本产品能防止介质的倒流，又能有效地限制破坏性水锤，***管路的使用安全。
试验与检验：JB/T 9092,GB/T13927
压力-温度：GB/T 9131
产品标识：GB/T 12220

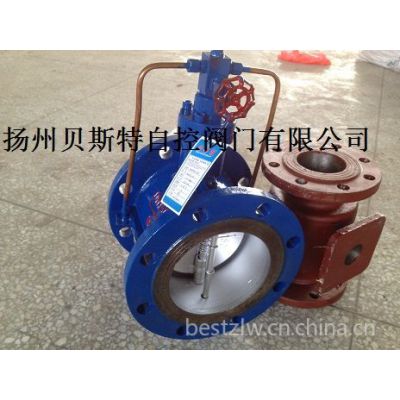

【产品介绍】HH46U-,HH48U-HH49U-微阻缓闭蝶式止回阀采用双瓣蝶式结构设计，***的双液压缓闭机构***缓闭的可靠性，橡胶软密封阀座***优良的密封性能，可防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭的水锤压力，可保障管网安全运行。
【产品特点】1、双瓣蝶式结构设计
2、***的双液压缓闭机构
3、可防止介质逆流和消除破坏性水锤
【执行标准】设计规范：GB/T 12233
结构长度：GB/T 12221
连接法兰：JB/T 79,HG20592,GB9113,ANSI
【产品型号】
缓闭碟式止回阀材质型号HT200HH46X-10,HH46X-16WCBHH46X-16C,HH46X-25
【产品性能规范】
HH46X微阻缓闭蝶式止回阀性能规范公称压力（MPa）1.01.62.5密封试验压力（MPa）1.11.762.75壳体试验压力（MPa）1.52.43.75适用温度（℃）WCB≤350，HT200≤200材料阀体HT200,WCB阀瓣HT200,WCB阀杆、油缸、活塞304弹簧不锈钢阀座丁腈橡胶
【主要外形连接尺寸】
HH46X微阻缓闭蝶式止回阀连接尺寸(mm)DN405065801001251502002503003504004505006007008009001000L140150170180190200210230250270290310330350390430470510550H2002152252352802903103504154504805505856407207808409901050H18898108118130148172210240264297324351379434491549600655
