型号：A+RS100/K（F）产品用途：直行程电动执行机构用于驱动单、双座调节阀、套筒阀、高温高压、给水、减温水等需要直线位移的调节阀。

驱动能源：电动执行器

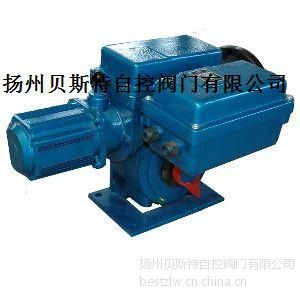

产品名称;A+RS100/K(F)03系列电动执行机构

产品型号A+RS100/K(F)03

产品力矩：25000 NM

行 程：3，3.5r

产品电源：220V380V415V

控制方式：手动(手轮操作)、就地电动手操、自动（模拟量控制）

输入信号：4-20mA

输出信号：4-20mA

相关介绍：

A+RS100/K(F)03电动执行机构系列多回转电动执行器，额定速度：3.3r/min

  说明：多转电动执行机构用于驱动闸阀及其它需要多圈转动的调节阀。

 一、产品概述

   (一)它是一个智能化的控制系统。

SD系列智能型电动机执行机构，在充分?取了国内外同类产品***技术的前提下，根据我国工业控制系统特点，利用现代单片机技术将其功能完全由可靠性的PIC-16C711单片机为核心完成各种控制、各种功能由“软件”程序去完成。

(二)它是一个功能齐全的控制系统。

     1、断信号保护功能----当输入信号小于2mA时，视为断信号，此时输出轴按使用者预置的状态动作。预置方式有三种：a、原位，b、全开，c、全关。

     2、过流保护功能----当执行机构过流时本机控制电路自动关闭，执行机构保持原位，以保护执行机构及阀门等。

     3、动态电制动功能---当电机运转至给定值=反馈值时，由于运转惯性惰走会使输出轴振荡。此时，由“软件”程序发出了一个动态电制动指令，(即给出一个瞬间反向电流)使扫行机构立即停止运转，无惰走振荡，***提高了自动调节系统的可靠性及稳定性。

     4、上限及下限限位功能---根据现场需要，角行程在90度范围内，基它在额定行程范围内，上、下限两端限位随意可调，可调范围在40%左右。出厂时，下限位设定为4mA，上限位设定为20mA.

    (三)它是一个高可靠性及稳定性的控制系统。

所选用的PIC系列单片机，其功能强大，可靠性高。它集中央控制器RAM，ROM，I/O口于一身。因消除了外部引线，受干扰影响的可能几乎为零。与常规电路的同类产品相比肯有结构紧凑，所用元器件少，体积小，调整方便，故障率低，稳定性高等特点。另因该单片机为单字节指令，消除了操作码与操作数的混淆，进一步提高了稳定性。否则，程序是烧死在ROM中又在软件设计上增高了“看门狗”(此看门狗电路在单片机内是独立工作的，不受时钟、电路影响)从根本上消除了单片机“死机”的发生，因此，此系统是个非常可靠的系统。综合上述，SD系列智能型电动执行机构是具有90年代水平的***机型，是传统产品的升级换代产品。

型        号额定负载

Nm额定速度

r/min额定行程

r

单相220V三相380V

A-10/K03A-10/F031003.33,    3.5

A-10/F0***-10/F051004.85,      7

A-      机座代号

B-      机座代号

C-      机座代号

 □/    输出力矩，数字表示，单位：10Nm

 K   电源代号：单相220V/50Hz

F     电源代号：三相380V/50Hz

 □□  输出轴转速，数字表示，单位；r/mm

 □□ 额定行程数，数字表示，单位：r.(圈)

性两位式（开关型）开关量输入

无符号整体比例调节型4-20mA输入

S分立比例调节型4-20mA输入

Y远控型（积分型）开关量输入

主要型号有：OA-10，OA15，AS25，BS-60 ，B+RS100，B+RS160，B+RS250，B+RS400，B+RS600，B+RS800，B+RS1000，B+RS12000
